水環式真空泵的工作原理說明
水環式真空泵（簡稱水環泵）是一種粗真空泵，它所能獲得的極限壓力，對于單級泵為2.66～9.31kPa；對于雙級泵為0.133～0.665kPa。水環泵也可用作壓縮機，它屬于低壓的壓縮機，其壓力范圍為（1～2）X105Pa表壓力（在特定的條件下）。水環泵在石油、化工、機械、礦山、輕工、造紙、動力、冶金、醫藥和食品等工業及市政與農業等部門的許多工藝過程中，如真空過濾、真空送料、真空脫氣、真空蒸發、真空濃縮和真空回潮等，得到了廣泛的應用，由于水環泵壓縮氣體的過程是等溫的，故可抽除易燃、易爆的氣體，此外還可抽除含塵，含水的氣體，因此，水環泵的應用日益增大。
 |
 |

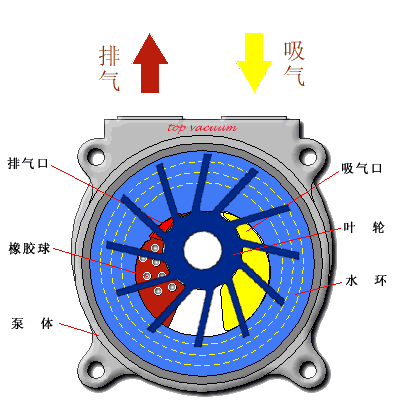

如圖為水環式真空泵的工作原理示意圖，水環泵是由葉輪、泵體、吸排氣盤、水在泵體內壁形成的水環、吸氣口、排氣口、輔助排氣閥等組成的。
葉輪被偏心的安裝在泵體中，當葉輪按圖示方向旋轉時，進入水環式真空泵泵體的水被葉輪拋向四周，由于離心力的作用，水形成了一個與泵腔形狀相似的等厚度的封閉的水環。水環的上部內表面恰好與葉輪輪轂相切（如Ⅰ-Ⅰ斷面），水環的下部內表面剛好與葉片頂端接觸（實際上，葉片在水環內有一定的插入深度）。此時，葉輪輪轂與水環之間形成了一個月牙形空間，而這一空間又被葉輪分成與葉片數目相等的若干個小腔。如果以葉輪的上部0°為起點，那么葉輪在旋轉前180°時，小腔的容積逐漸由小變大（即從斷面Ⅰ-Ⅰ到Ⅱ-Ⅱ），壓強不斷的降低，且與吸排氣盤上的吸氣口相通，當小腔空間內的壓強低于被抽容器內的壓強，根據氣體壓強平衡的原理，被抽的氣體不斷地被抽進小腔，此時正處于吸氣過程。當吸氣完成時與吸氣口隔絕，從Ⅱ-Ⅱ到Ⅲ-Ⅲ斷面，小腔的容積正逐漸減小，壓力不斷地增大，此時正處于壓縮過程，當壓縮的氣體提前達到排氣壓力時，從輔助排氣閥提前排氣。從斷面Ⅲ-Ⅲ到Ⅰ-Ⅰ，而與排氣口相通的小腔的容積進一步地減小壓強進一步的升高，當氣體的壓強大于排氣壓強時，被壓縮的氣體從排氣口被排出，在泵的連續運轉過程中，不斷地進行著吸氣、壓縮、排氣過程，從而達到連續抽氣的目的。
在水環式真空泵中，輔助排氣閥是一種特殊結構，一般采用橡皮球閥，它的作用是消除泵在運轉過程中產生的過壓縮與壓縮不足的現象。這兩種現象都會引起過多的功率消耗。因為水環泵沒有直接的排氣閥，而且排氣壓力始終是固定的，水環泵的壓縮比決定于進氣口的終止位置和排氣口的起始位置，然而這兩個位置是固定不變的，因而不適應吸入壓力變化的需要。為了解決這個問題，一般在排氣口下方設置橡皮球閥，以便當泵腔內過早達到排氣壓力時，球閥自動開啟，氣體排出，消除了過壓縮現象。一般在設計水環泵時都以最低吸入壓力來確定壓縮比，以此來確定排氣口的起始位置，這樣就解決了壓縮不足的現象。
水環式真空泵（簡稱水環泵)是一種粗真空泵，它所能獲得的極限真空為2000~4000Pa，串聯大氣噴射器可達270~670Pa。水環泵也可用作壓縮機，稱為水環式壓縮機，是屬于低壓的壓縮機，其壓力范圍為1~2×105Pa表壓力。
水環式真空泵最初用作自吸水泵，而后逐漸用于石油、化工、機械、礦山、輕工、醫藥及食品等許多工業部門。在工業生產的許多工藝過程中，如真空過濾、真空引水、真空送料、真空蒸發、真空濃縮、真空回潮和真空脫氣等，水環泵得到廣泛的應用。由于真空應用技術的飛躍發展，水環泵在粗真空獲得方面一直被人們所重視。由于水環泵中氣體壓縮是等溫的，故可抽除易燃、易爆的氣體，此外還可抽除含塵、含水的氣體，因此，水環泵應用日益增多。

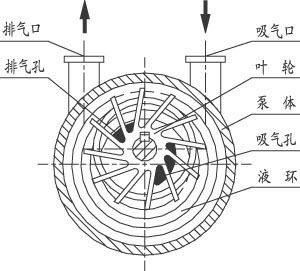

如圖：在泵體中裝有適量的水作為工作液。當葉輪按圖中指示的方向順時針旋轉時，水被葉輪拋向四周，由于離心力的作用，水形成了一個決定于泵腔形狀的近似于等厚度的封閉圓環。水環的上部分內表面恰好與葉輪輪轂相切，水環的下部內表面剛好與葉片頂端接觸（實際上葉片在水環內有一定的插入深度）。此時葉輪輪轂與水環之間形成一個月牙形空間，而這一空間又被葉輪分成葉片數目相等的若干個小腔。如果以葉輪的上部0°為起點，那么葉輪在旋轉前180°時小腔的容積由小變大，且與端面上的吸氣口相通，此時氣體被吸入，當吸氣終了時小腔則與吸氣口隔絕；當葉輪繼續旋轉時，小腔由大變小，使氣體被壓縮；當小腔與排氣口相通時，氣體便被排出泵外。
綜上所述，水環泵是靠泵腔容積的變化來實現吸氣、壓縮和排氣的，因此它屬于變?nèi)菔秸婵毡谩?br />
水環泵和其它類型的機械真空泵相比有如下優點：
結構簡單，制造精度要求不高，容易加工。
結構緊湊，泵的轉數較高，一般可與電動機直聯，無須減速裝置。故用小的結構尺寸，可以獲得大的排氣量，占地面積也小。
壓縮氣體基本上是等溫的，即壓縮氣體過程溫度變化很小。
由于泵腔內沒有金屬磨擦表面，無須對泵內進行潤滑，而且磨損很小。轉動件和固定件之間的密封可直接由水封來完成。
吸氣均勻，工作平穩可靠，操作簡單，維修方便。
水環式真空泵也有其缺點：
效率低，一般在30%左右，較好的可達50%。
真空度低，這不僅是因為受到結構上的限制，更重要的是受工作液飽和蒸氣壓的限制。用水作工作液，極限壓強只能達到2000~4000Pa。用油作工作液，可達130Pa。
總之，由于水環式真空泵中氣體壓縮是等溫的，故可以抽除易燃、易爆的氣體。由于沒有排氣閥及摩擦表面，故可以抽除帶塵埃的氣體、可凝性氣體和氣水混合物。有了這些突出的特點，盡管它效率低，仍然得到了廣泛的應用。
|
