一、2XZ型直聯旋片式真空泵的產品概述：
2XZ型直聯旋片式真空泵是用來對密封容器抽除氣體的基本設備之一。它可單獨作用，也可作為增壓泵、擴散泵、分子泵等的前級泵，維持泵，鈦泵的預抽泵用�？捎糜陔娬婵掌骷圃臁⒈仄恐圃�、真空焊接、印刷、吸塑、制冷設備修理以及儀器儀表配套等。因?yàn)樗哂畜w積小、質量輕、操聲低等優點，所以更適宜于實驗室里使用。
在環境溫度540范圍內，進氣口壓強小于1.3×103帕的條件下允許長期連續運轉，被抽氣體相對濕度大于90%時，應開氣鎮閥。
直聯旋片真空泵抽氣時進氣口連續暢通大氣運轉不得超過一分種。
直聯旋片真空泵不適用于抽除對金屬有腐蝕的，對泵油起化學反應的，含有顆粒塵埃的氣體，以及含氧過高的，易爆性的，有毒的氣體。
二、2XZ型直聯旋片式真空泵的工作原理：
2XZ型直聯旋片式真空泵系雙級高速直聯結構旋片式真空泵(以下簡稱直聯旋片真空泵)。它有偏心地裝在泵腔內的轉子，及轉子槽內的旋片。轉子帶動旋片旋轉時，旋片緊貼腔壁，把進、排氣口分隔開來，并使進氣積腔容積周期性地?cái)U(kuò)大而吸氣，排氣腔容積則周期性地縮小而壓縮氣體，推開排氣閥排氣，從而獲得真空。圖一為單級泵的工作原理示意圖。雙級是兩個單級串聯而成。
直聯旋片真空泵裝有氣鎮閥，具有延長泵油使用時間和防止泵油混水的作用。
直聯旋片真空泵具有體積小，重量輕、噪聲低，起動方便等優點。此外，還有防止返油的措施(2XZ-8)無防止油封漏油污染場地的措施。
2XZ-0.25型直聯旋片式真空泵的安裝及外形圖
2XZ-0.5型直聯旋片式真空泵的安裝及外形圖
2XZ-1型直聯旋片式真空泵的安裝及外形圖
2XZ-2型直聯旋片式真空泵的安裝及外形圖

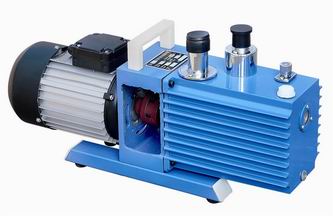

2XZ-4型直聯旋片式真空泵的安裝及外形圖
2XZ-8型直聯旋片式真空泵的安裝及外形圖
2XZ-15型直聯旋片式真空泵的安裝及外形圖

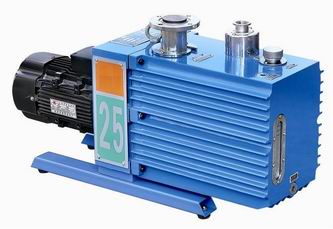

2XZ-25型直聯旋片式真空泵的安裝及外形圖
2XZ-30型直聯旋片式真空泵的安裝及外形圖
三、2XZ型直聯旋片式真空泵的參數性能：
| 型號 |
抽氣 |
極限真空(Pa) |
轉速 |
工作 |
電機 |
進氣口 |
用油量 |
泵油 |
外形尺寸 |
總重量 |
| 速度 |
(rpm) |
電壓 |
功率 |
直徑 |
(L) |
溫升 |
|
| (L／S) |
氣鎮關 |
氣鎮開 |
|
(V) |
(kw) |
|
|
(℃) |
|
| 2XZ-0.25 |
0.25 |
6.7×10-1 |
|
|
220 |
0.12 |
φ15 |
0.5 |
>40 |
403×130×240 |
16/15 |
| 2XZ-0.5 |
0.5 |
6.7×10-2 |
1.33 |
1400 |
380/220 |
0.18 |
φ20 |
0.6 |
>40 |
447×168×260 |
17/16 |
| 2XZ-1 |
1 |
6.7×10-2 |
1.33 |
1400 |
380/220 |
0.25 |
φ20 |
0.7 |
>40 |
469×168×260 |
18/17 |
| 2XZ-2 |
2 |
6.7×10-2 |
1.33 |
1400 |
380/220 |
0.37 |
φ20 |
1 |
>50 |
514×168×282 |
22/20 |
| 2XZ-4 |
4 |
6.7×10-2 |
1.33 |
1400 |
380/220 |
0.55 |
φ20 |
1.2 |
>50 |
565×168×282 |
24/22 |
| 2XZ-6 |
6 |
6.7×10-2 |
1.33 |
1400 |
380 |
0.75 |
KF-40 |
2 |
>60 |
565×200×342 |
50/40 |
| 2XZ-8 |
8 |
6.7×10-2 |
1.33 |
1400 |
380 |
1.1 |
KF-40 |
3 |
>60 |
650×240×430 |
70/60 |
| 2XZ-15 |
15 |
6.7×10-2 |
1.33 |
1400 |
380 |
1.5 |
KF-40 |
4 |
>70 |
700×240×430 |
86/75 |
| 2XZ-25 |
25 |
6.7×10-2 |
1.33 |
1400 |
380 |
2.2 |
KF-50 |
5 |
>70 |
770×240×430 |
98/85 |
| 2XZ-30 |
30 |
6.7×10-2 |
1.33 |
1400 |
380 |
2.2 |
KF-50 |
5.5 |
>70 |
770×240×430 |
98/85 |

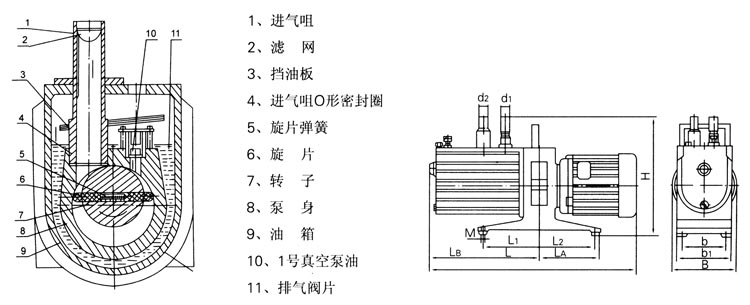

四、2XZ型直聯旋片式真空泵的結構圖及安裝尺寸圖：
外型 |
L |
L1 |
L2 |
L3 |
L4 |
B |
b |
b1 |
d1 |
d2 |
M |
H |
XZ-0.1 |
220 |
40 |
45 |
96 |
55 |
85 |
65 |
85 |
8 |
7 |
|
138 |
2XZ-0.25 |
400 |
80 |
110 |
175 |
125 |
125 |
74 |
104 |
10 |
23 |
M6 |
224 |
2XZ-0.5 |
445 |
95 |
125 |
215 |
140 |
125 |
86 |
116 |
13 |
23 |
M6 |
256 |
2XZ-1 |
445 |
95 |
125 |
215 |
140 |
125 |
86 |
116 |
13 |
23 |
M6 |
256 |
2XZ-2 |
478 |
135 |
135 |
223 |
150 |
148 |
96 |
126 |
19 |
23 |
M6 |
277 |
2XZ-4 |
518 |
135 |
135 |
263 |
150 |
148 |
96 |
126 |
19 |
23 |
M6 |
277 |
2XZ-8 |
575 |
110 |
110 |
450 |
125 |
185 |
150 |
185 |
32 |
23 |
φ9 |
315 |
2XZ-15 |
575 |
110 |
110 |
450 |
125 |
185 |
150 |
185 |
32 |
23 |
φ9 |
315 |
五、2XZ型直聯旋片式真空泵的使用說明：
1．直聯旋片真空泵查看油位，以停泵時注油至油標中心為宜。過低對排氣閥不能起油封作用，影響真空度。過高，可能會引起通大氣起動時噴油。運轉時，油位有所升高，屬正�，F(xiàn)象。直聯真空泵油采用規定牌號的清潔真空泵油，從加油孔加入。加油畢后，應旋一上螺塞。油宜經過濾，以免雜物進入，堵塞油孔。
2．直聯旋片真空泵可在通大氣或任何真空度下一次起動。泵口如裝接電磁閥，應與泵同時動作。
3．環境溫度過高時，油的溫度升高，粘度下降，飽和蒸汽壓會增大，會引起極限真空有所下降，特別是用熱偶計測得的全壓強。如加強通風散熱，或改善直聯旋片真空泵油性能，極限真空可得到改善。
4．檢查直聯旋片真空泵的極限真空以壓縮式水銀真空計為準，如計經充分預抽校驗，泵溫達到穩定，直聯旋片真空泵口與計直接接通，運轉30分鐘內，將達到極限真空�？倝簭�(qiáng)計測得之值與泵油和真空計、規管誤差有關，有時誤差甚至可很大，只能作參考。
5．直聯旋片真空泵如相對濕度較高，或被抽氣體含較多可凝性蒸汽，接通被抽容器后，宜打開氣鎮閥，運轉20～40分鐘后關閉氣鎮閥。停直聯旋片真空泵前，可開氣鎮閥空載運動30分鐘，以延長泵油壽命。
6．直聯真空泵用油選擇：泵油的粘度影響起動功率和泵的極限真空，粘度高時對真空度有利，起動功率則大一些。油在直聯真空泵溫下的飽和蒸汽壓則會影響泵的極限總壓強，越低越好。高速真空泵油和3#擴散泵油的粘度較1號真空泵油大，飽和蒸汽壓較1號真空泵油低，但3#擴散泵油價格較高。具體選什么油，可根據上述介紹結合具體使用要求來選擇。
(1)一般情況下，凡希望總壓強在6X10-2帕以上的應用上海產的高速真空泵油。4升/秒以下小泵也可用1號真空油泵代，8升/秒以上直聯泵可用3#擴散泵油代。
(2)如果直聯旋片真空泵對真空度要求不高，且油的污染更換頻繁，直聯真空泵油供應困難，可采用50號機械油代替。
(3)如果直聯旋片真空泵環境溫度低，起動困難，極限真空要求不高，可采用粘度較上略低的真宅泵油或機械油
六、2XZ型直聯旋片式真空泵的故障及其消除方法：
1、直聯旋片真空泵的極限真空不高及其消除
（1）直聯真空泵的油位太低，有較大排氣聲，可加入清潔的直聯真空泵油。
（2）直聯真空泵的油為可凝性蒸汽所污染，可開氣鎮凈化或更換新油。
（3）直聯真空泵的口外接管道、容器、測試儀表管道、接頭等漏氣。大漏時，有大排氣聲，排氣口有氣排出，應找出漏氣部位，進行消除。
（4）直聯真空泵的進氣咀或氣鎮閥橡膠密封圖裝配不當，損壞或老化，應調整或更換。
（5）直聯真空泵的進油咀油孔堵塞，可撥出進油咀，疏通油孔。
（6）直聯真空泵的真空系統嚴重污染，包括容器、管道等，應予清洗。
（7）直聯真空泵的旋片彈簧折斷，應予調換。
（8）直聯真空泵的旋片、泵身或泵蓋磨損，間隙過大，應進行檢查，修整或調換。
（9）直聯真空泵的溫過高，應改善通風和冷卻。如所抽氣體溫度太高，應予先冷卻后再進入泵內。
2、直聯旋片真空泵的噴油
（1）直聯真空泵的油位過高，可入出多余油量。
（2）直聯真空泵的減霧器中有泵油或雜物，應清除。
3、直聯旋片真空泵的漏油
（1）直聯真空泵的放油螺塞，油箱墊片或裝配不當，螺釘擰緊；
（2）直聯真空泵的油標未擰緊，有機玻璃過熱變形；
（3）直聯真空泵的泵身部件與支座的連接摯墊片未墊好；油封裝配不當或磨損；應予調整或更換。
4、直聯旋片真空泵的噪 音
（1）直聯真空泵旋片彈簧折斷，可調換彈簧。
（2）直聯真空泵的有毛刺、臟物或變形，運轉發生障礙，應檢查修磨清洗。
（3）直聯真空泵的軸承磨損，零件磨損。應修整或更換。
（4）直聯真空泵的電機出毛病，應進行檢查。
5、直聯旋片真空泵的返油
（1）直聯真空泵的止回閥未關好，停泵后，油位很快下降，可再開再停，觀察變化或拆開檢查。
（2）直聯真空泵的兩泵蓋內油封裝配不當或磨損，可進行調換。
（3）直聯真空泵的泵蓋或泵身平面不平整，可進行修整。
（4）直聯真空泵的排氣閥片損壞 ，應進行調換。
注：檢查直聯旋片真空泵的的極限真空，以壓縮式水銀真空計為準。
七、2XZ型直聯旋片式真空泵的注意事項:
鄭重說明：違反上述規定操作使用所造成的人身傷害以及財產損失，本公司概不負責。
直聯旋片真空泵嚴禁抽除易燃，易爆及有毒的氣體；
直聯旋片真空泵不得抽除對金屬有腐蝕性及能與泵油起化學反應的氣體；
直聯旋片真空泵不得抽除含有顆粒塵埃及大量水蒸氣的的氣體；
直聯旋片真空泵被抽氣體的溫度不得超過80℃，使用環境溫度為了-5℃-60℃；
直聯旋片真空泵不得作壓縮泵及輸送泵使用；
嚴禁無油運轉；
直聯真空泵運行時，嚴禁堵塞排氣口；
�、�直聯真空泵使用電壓為192-248V，50Hz插座必須接地；
�、诎蜗码娫磿r(shí)，一定要握住插頭，切勿抓住電源線拉址；
�、壅�(qǐng)勿將重物置于電源線上，勿讓電源線受到到擠壓；
④請勿使用破損的插頭和插座；
�、菡�(qǐng)勿用潮濕的手插拔電源插頭；
⑥在有煤氣泄露的地方切勿插拔電源插頭及按動開關。
八、2XZ型直聯旋片式真空泵的安裝:
①直聯旋片式真空泵使用時，應水平放置于干燥、通風和清潔的場所，與周邊距離大于2cm，前后端不少于5cm的空間距離，配套安裝于設備上時，應保證風葉罩殼端的正常進風；
②直聯旋片式真空泵在配套機器上的安裝；拆除底板下的橡膠機腳，用ST4.2自攻螺釘連接，如有特殊的安裝要求，請與本廠聯系；
�、�直聯旋片式真空泵進氣口可根據進氣口的螺紋要求連接，也可用皮管插入；
④若直聯旋片式真空泵所排出的氣體對人體健康或工作環境有影響，可在排氣口上接上管道引出工作場所或作環保處理；
⑤如有特殊需要，可在直聯旋片式真空泵的進氣嘴安裝電磁閥；
�、奕舫槌臍怏w含有大量水蒸氣、溫度過高及含有塵埃等，應在直聯旋片式真空泵進氣口管道上加冷卻器、過濾器等相應的裝置，以免影響泵的正常使用。
九、2XZ型直聯旋片式真空泵的處理故障:
故障現象 |
|
|
真空度低 |
1、油量不足 |
加油至油標中心線 |
2、泵油乳化、不清潔 |
更換新油 |
3、泵的進油孔堵塞或供油不足 |
清理進油孔，清洗濾網 |
4、泵連接管道容器滲漏 |
檢查連接管道容器，杜絕滲漏 |
5、泵選用不當 |
核對被抽容器大小，重新計算用泵 |
6、泵使用太久，零件磨損造成間隙增大 |
平磨前、后定子平面、清洗、烘干調整轉子頂部偏心間隙，重新裝配 |
漏 油 |
1、油封損壞 |
更換油封 |
2、油箱連接處松動或損壞 |
旋緊螺釘及更換O形圈 |
噴 油 |
1、油量過多 |
放油至油位線 |
2、進口壓強長期過高時抽氣量過多 |
選用適當大抽速泵 |
起動困難 |
1、油溫過低 |
進氣口通大氣，斷續啟動電機或把泵油加熱 |
2、電機或電源有故障 |
檢查修理 |
3、異物落入泵內 |
檢查消除 |
十、2XZ型直聯旋片式真空泵的維修保養:
�、俦３�2XZ真空泵的清潔，防止雜物進入泵內；
②保持油位、嚴禁無油運行；
�、圩⒁庥^察油的清潔，若泵油變臟、混濁、進入水份或其它揮發性物質而影響極限真空時，應及時更換泵油。更換新油時，先開2XZ真空泵運轉30分鐘，使油變稀，停泵，從放油孔放油，然后敞開進氣口運轉1-2分鐘，此間可從進氣口加入少量清潔的2XZ真空泵油，以便更換泵腔內的存油。反復幾次，確認泵已清潔后，裝上放油螺塞，再?gòu)募佑涂鬃⑷肭鍧嵉谋糜椭劣臀痪�；
④2XZ真空泵長時間不使用時，應加蓋好進、排氣帽，放置于干燥的場所，注意防潮、防銹；
�、萑粜枰垩b檢修，一定要由對修泵有一定經驗的專業人員進行，亦可與本公司取得聯系。
注：直聯旋片真空泵使用說明書對泵油的有關條款不適用于無油真空泵系列。
